Итак, моя консоль завершена. Вот как она выглядит в готовом виде:
Продолжение в комментах!!!!
Итак, моя консоль завершена. Вот как она выглядит в готовом виде:
Продолжение в комментах!!!!
-
-
29.05.2005 в 02:29Принцип действия такой: металлические полоски расположены через одну - сигнал-земля-сигнал-земля, и через одну соеденены вместе блоками по 7-8 штук:
Четыре центральные секции ("земли"
Вообще процесс создания такого пада очень прост.

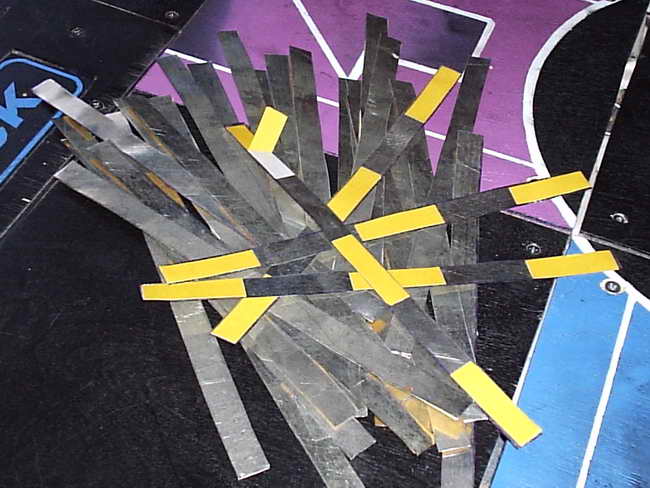

Сначала я взял крадрат трехсотмикронной черной пленки (0,3 мм, толще не нашел). Потом добыл лист тонкой стали (0,2 мм), обычными ножницами порезал его на полоски (180х15 мм):
Затем разметил лист пленки, и двухсторонним скотчем приклеил полоски к нему. Держится отлично, я даже не ожидал такого. К четырем крайним группам контактов и к одной общей земле вот так приделаны провода:
Затем одна группа проводов отходит к com-разъему для подключения через USB-джойстик к компу (подробнее об этом на www.bemafia.project7.ru), вторая группа припаивается к соответствующим контактам на микросхеме джойстика от PlayStation (я купил самый дешевый, да еще и немного поломанный):
После этого микросхема прячется в поролоновый чехольчик:
Также я закрыл остальные 5 квадратов (угловые и центр) кусками пенофола толщиной 5 мм - благодаря этому становится очень сложно "съехать" с консоли, т.к. контакты теперь ощущаются физически; плюс улучшился внешний вид пада.
Вот, в принципе, и все. При замыкании любых двух соседних полосок любым проводящим материалом, контакт замыкается, и "стрелка" срабатывает.
Основная проблема была в том, что требовался дополнительный материал-проводник, как-нибудь прикрепленный к ступням.
Однако выяснилось, что контакт вполне замыкается голой ногой (или рукой), т.е. даже через сопротивление человеческого тела. Я подровнял края некоторых полос - больше они не царапаются, а то после первой проверки ноги у меня были буквально в крови.
Кроме того, носки, если хоть чуть-чуть влажные (например, после прогулки), тоже прекрасно замыкают контакты.
Уверен, здесь еще можно придумать много вариантов, так что апгрейд продолжается.
Консоль с самого начала задумывалась, как мобильная. Сейчас она удобно сворачивается в 3 раза (итог: нечто с размерами 900х300х15 мм), мало весит и легко переносится с место на место. Надо будет завалить с ней к ВиТу, и доказать, что мое творение лучше, чем его!
К недостаткам пока можно отнести наличие только стрелок направлений, т.е. кнопки типа "ОК" и "Отмена" ("крестик", "кружок" и т.д. для Соньки) пока еще не вынесены. Но это вопрос времени, причем весьмо небольшого.
Вот так ^_________^
